ATZGB
2.4G数据透传模块
(超小尺寸、远距离、低功耗、高速率、高灵敏度的2.4G数据透传模块)
一、概述
近年来，随着网络和通信技术的发展，人们对无线通信的要求越来越高，短程、低速、廉价的“Zigbee”无线网络技术逐渐成为人们关注的焦点。Zigbee是一种近距离、低复杂度、低功耗、低数据速率、低成本的双向无线通信技术或无线网络技术，主要适合于承载数据流量较小的业务，可嵌入各种设备中，实现无线数据传输。
ZGB-LINK系列解决方案与目前市场上任何其它802.15.4解决方案相较，该方案消耗较少的功率、拥有更高的链路预算以及更广的通信距离。ATZGB是提供2.4G频段的ZigBee解决方案，它符合IEEE-802.15.4标准以及ZigBee协议，110dB链路预算减少系统成本的ZGB-LINK无线设备拥有-101dBm的接收灵敏度和+3dBm的传输功率，这使其成为目前市场上所有802.15.4无线设备的高链路预算，通过配置，无线速率可以达到2Mbps，是业内传输速率高的解决方案。同时ATZGB也提供780M频段的ZigBee解决方案，它符合IEEE-802.15.4c标准以及ZigBee协议。
ZGB-LINK系列均采用完全自主知识产权的无线通信协议栈：协议栈网络拓扑支持星型网、树型网、链型和Mesh网，自主路由，支持链路自愈，节点掉网后，自动查找邻居节点重新入网；协议栈支持整网低功耗，终端节点、路由节点和主协调器节点均可休眠。
ATZGB模块为ATZGB数据链路通信产品系列（LINK系列）中的超小尺寸模块，完全可以用于无线传感器、控制和数据采集中作为数据透明传输链路，它具有体积小巧、速率高、接口简单、使用方便等优点。
ATZGB模块模块提供了专有的UART口数据透明传输功能。
二、主要特点
1、 更远的通信距离：无外部PA可以达到800m的视距通信距离；
2、 更小的功率消耗：休眠电流低至0.3uA，3dBm发射电流21mA，接收电流15.5mA；
3、 更简化的专业使用：无需对链路层进行任何二次开发，即插即用；
4、 多网络拓扑支持：星型、树型、链型；
5、 高接收灵敏度：可达-101dBm；
6、 自带RTC功能，支持整网同步时钟控制；
7、 超宽工作电压：DC1.8～3.6V；
8、 提供2线制UART接口，接口电平LVTTL；
9、 支持定时采集、定点采集和连续采集；
10、 定时采集时间长度和时间点可配置；
11、 无线工作频点可配置：支持2.405～2.485GHz；
12、 多发射功率输出：-17dBm～+3Bm；
13、 多参数可配置：网络ID、节点地址、工作模式、IO状态等；
14、 支持整网所有节点休眠；
15、 自带网络诊断功能，报告故障节点地址等信息；
16、 安全认证、AES128数据加密，密钥可配置；
17、 自动CSMA-CA功能、自动地址过滤功能、自动帧重发/确认功能；
18、 兼容ISM 2.4G频段802.15.4；
19、 超宽温度工作范围：-40～+85℃；
20、 管脚封装：1.27mm单排针直插封装
三、射频指标
参数名称
|
数值范围
|
单位
|
说明
|
工作频率范围
|
769～936
|
MHz
|
步进1M或0.1MHz
|
频段数量
|
4
|
个
|
中国WPAN标准
|
1
|
个
|
欧盟SRD标准
|
10
|
个
|
北美ISM标准
|
频段间隔
|
2
|
MHz
|
中国WPAN标准
|
发射功率
|
-11～+10
|
dBm
|
可进行16 步调整
|
接收灵敏度
|
-110
|
dBm
|
PER = 1%
|
无线速率
|
20～1000
|
kbps
|
|
射频接口阻抗
|
50
|
Ohm
|
单端非平衡输出
|
四、工作电源指标
参数名称
|
数值范围
|
单位
|
说明
|
工作电源电压
|
1.8～3.6
|
|
|
工作电流：RX模式
|
19
|
|
|
工作电流：TX模式
|
29
|
|
|
休眠电流
|
0.5
|
uA
|
RTC关闭，小系统
|
3
|
uA
|
RTC开启，小系统
|
五、结构指标
参数名称
|
数值范围
|
单位
|
说明
|
外型尺寸
|
11*19*3
|
|
|
接口排针间隔
|
1．27
|
|
|
工作温度范围
|
-40～85
|
|
|
工作湿度范围
|
0～95%
|
|
非凝结
|

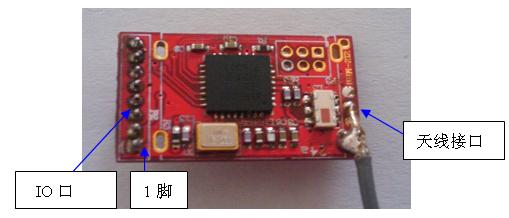

六、管脚说明
模块供电输入，允许输入直流电压范围为：1.8V～3.6V。
2、GND电源管脚
模块的电源地。
3、RXD通信管脚
模块的UART-RXD接口，输入管脚，与外部控制器的TXD管脚相连接，接口电平为0～0.9*VCC。
4、TXD通信管脚
模块的UART-TXD接口，输出管脚，与外部控制器的RXD管脚相连接，接口电平为0～0.9*VCC。
5、SLEEP_CTL管脚
当管脚电平第一次跳变时，模块进入休眠状态，当管脚电平再次跳变时，模块进入正常工作模式
当模块有串口数据收发时（即有数据与串口通信时，不包括模块在配置模式），此管脚电平变为低电平（若接LED则表现为灯点亮）。收发完毕后管脚变为高平。

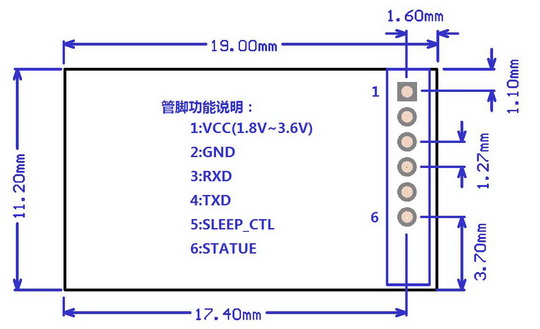

七、外形尺寸
