580


自主设计的单片机学习板,属于51单片机。

本学习板不仅演示了单片机常用的功能:
GPIO控制
中断处理
定时器
按键
串口

还具有一般单片机学习板没有的新功能,包括:
1,彩色TFT液晶屏控制(2.0inch,176x220象素,65K色)
   通常单片机都是使用黑白屏。
   彩色液晶屏颜色丰富、图像逼真,可以大大提高产品形象。而且体积小、分辨率高。
2,触摸屏控制
   手写触摸可以提供更加人性化的人机交互界面。
3,NandFlash的读写、擦除(128MByte)
   和单片机常用的EEPROM、NorFlash相比,NandFlash不仅提供海量存储而且存取速度快、价格便宜等优点,存储大量的图片、字库、数据等。
   对NandFlash的控制,我们采用总线方式,比一般用GPIO或者SPI接口控制更快更方便,特别适合MCU51,STM32等。

附:NandFlash、NorFlash、EEPROM比较:
  Nand Flash Nor Flash EEPROM
容量密度 中等
总线 GPIO模拟,80总线,只需2个地址线 GPIO模拟,80总线,地址线视容量决定,51下只有64K GPIO模拟、IIC、SPI等
访问速度 快,块操作 快,可以直接寻址
性价比 中等
应用 主要在ARM9等方案中应用,主要用于大量文件存储,比如U盘 在单片机中用于程序部分 用于小量数据存储
趋势 Nand Flash将是主流 低端嵌入式领域 低端嵌入式领域

程序通过串口下载,提供下载程序。
调试以及数据下载(比如下载显示图片)可以通过串口,提供本店自主开发的串口工具。

提供全套单片机软件平台,该软件基于本店技术人员开发的的实用单片机系统MS3。
MS3是一套针对MCU51的开发平台,借签了VC编程的消息机制,把各个功能有效的组织起来。
RTOS的系统时钟,实现高效的按键扫描,执行例行程序。
软件定时器可以实现多个定时器,实现伪任务,特别适合触摸屏功能。
该系统曾在21ic、老古等网站下载程序中下载次数名列前茅,并且是深圳市华禹高科技有限公司软件人员的入门培训软件。
该系统是一个完整的系统,稍加修改就可用于多种应用,本店技术人员已经成功将该系统用于多个项目开发。



消息机制,系统节拍和软件定时器是本系统的特色,触摸功能可以非常完美的在这个平台上应用。

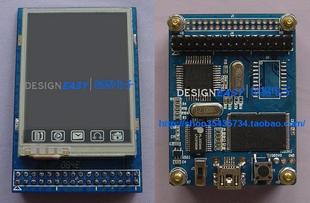

整套评估板,实物提供:

1,单片机板
2,彩色液晶屏模块,带触摸
3,USB线

提供以下文档资料:
0. 说明文档
1. 单片机主板器件资料
2. LCM模块器件资料
3. 单片机主板原理图、PCB
4. LCM转接板原理图、PCB
5. 全套单片机程序、触摸功能部分的讲解录像
6. STC单片机下载工具
7. 串口驱动
8. 图像处理工具LCM Tool
9. 图片示例

将上面的地址直接输到IE地址栏,回车即可下载,不要使用迅雷、快车之类的下载工具。
常见问题及答复,请查阅“学者之家”论坛的“DIY开发板”版块相关帖子:
http://www.study-bbs.com/index.asp?boardid=48
技术支持也在这个论坛,大家有问题欢迎直接在该论坛发贴,我们会尽快回复。

附:《说明文档》目录:

目录 2
一. 功能演示 3
  1. 系统组成 3
  2. 颜色的显示 4
  3. 图片的显示 5
  4. 触摸屏功能 7
二. 资料包各部分说明 8
  0. 说明文档 8
  1. 单片机主板器件资料 8
  2. LCM模块器件资料 8
  3. 单片机主板 8
  4. LCM转接板 9
  5. 全套单片机程序 9
  6. STC单片机下载工具 9
  7. 串口驱动 11
  8. 图像处理软件LCM Tool 11
  9. 图片示例 13
三. MS3代码阅读指南 14

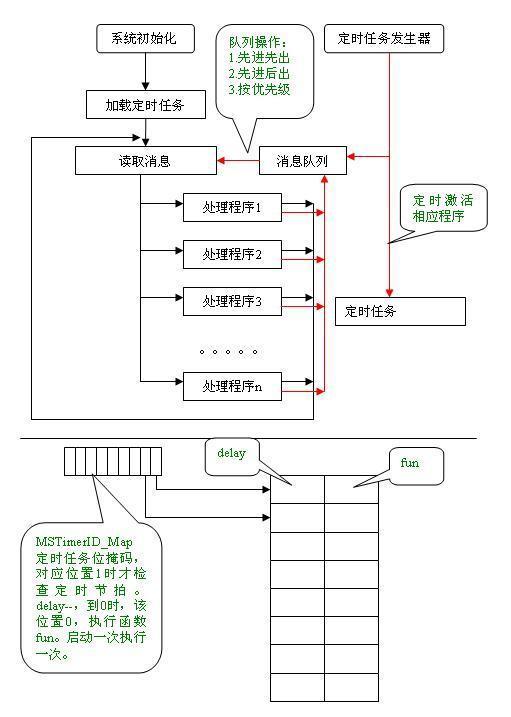

  1. MS 单片机系统图解 14
  2. Main函数 15
  3. 消息机制 15
  4. 定时器(系统节拍) 16
  5. 软件虚拟定时器MSTimer 16
  6. 按键检测 17
  7. LCD调试指南 18
  8. 触摸屏调试指南(不带触摸屏的可略过这部分) 21
  9. 串口数据下载 23
  10. NandFlash 23
四. LCM显示字符的说明 23

以下是我们demo程序实物拍摄,没有一点处理,由于相机是普通数码相机,有色差、拍摄技术也一般,实际的LCD颜色更加鲜艳,也没有条纹。



以下是触摸屏的效果照片,全部实物拍摄,没有一点处理过。程序可以进一步软件优化,使线条更流畅。
