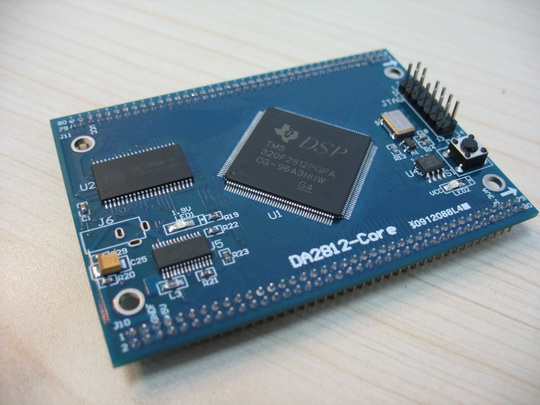

1.1 产品简介

  DA2812-Core核心板是一套基于TMS320F2812 DSP 的学习和二次开发模块。
  1、针对高校、研究所和中小企业批量生产的需求而设计,能够快速有效的提高企业的研发进度;
  2、提供原理图和基本代码;
  3、通过80*2的插座,引出DSP所有的信号,方便用户自由扩展,二次开发;
  4、充分考虑了EMC、EMI以及散热、安装方面的因素;
  5、价格低廉,特别适合企业批量配套和学生竞赛学习使用。


1.2 系统资源

·         DSP处理器TMS320F2812,32位定点高速数字处理器,高工作频率150M;
·         片内内置128K * 16位 FLASH,利用烧写插件可以方便的固化用户程序,FLASH可加密;
·         片内内置 18K * 16位 SRAM;
·         片内内置 4K * 16位 BOOT ROM;
·         片内内置 1K * 16位 OTP ROM;
·         扩展 256K * 16位SRAM,IS61LV25616;
·         扩展 512K * 16位FLASH,SST39VF800;
·         专用复位芯片MAX706R,保证可靠复位,有独立复位按钮,可手工复位;
·         提供3.3V、1.8V电源指示灯;
·         2812所有引脚引出,2个80针的插座,管脚间距2mm,用户可以扩展使用;
·         符合IEEE 1149.1标准的DSP JTAG接口,IDC14,管脚间距2.54mm,可以配合市面上所有标
           准JTAG接口仿真器使用;
·         独立DC 5V外部电源输入接口(φ4小插座),也可以通过扩展插座供电;
·         提供四个固定孔,方便用户安装固定;
·         物理尺寸:8.5 * 6 cm;

1.3 主要特点

·        四层板设计,稳定可靠;
·        采用专业电源芯片,核心电压1.9V,运行频率可以真正达到150M;
·        采用30MHz的有源晶振,加上波形调整电路,为系统提供精确的外部时钟;
·        采用专门的控制电路,可以使DSP IO先上电,内核后上电,保证上电顺序;
·        充分考虑EMC,EMI,内部电源、地线均进行分割处理;
·        增加措施以考虑DSP散热需求;

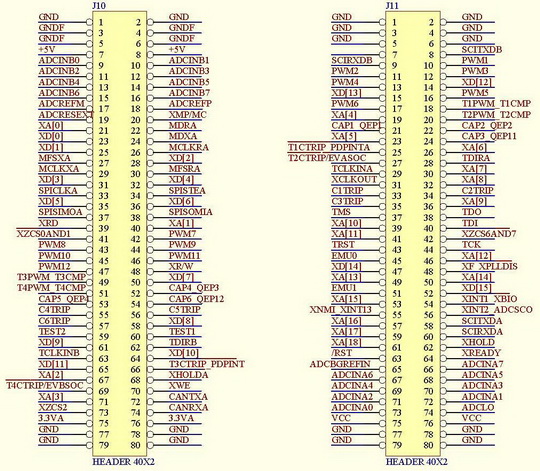

1.4 扩展接口

    2*80 pin 管脚定义如下:
