ARM STM32 MINI开发板简介:

    SH096是一款功能极其强大的高端ARM Cortex-A8开发平台,其功能全面、接口丰富,完美展现
了Samsuung S5PV210芯片的强大,主要面向企业用户进行产品开发过程中,对S5PV210芯片的性能评估、
设计参考使用。其丰富的外设接口及强大的性能,也成为高校、科研机构等单位的佳科研设备。
    SH096开发板具有更高的主频和更丰富外设,能适用于对性能和处理能力有更高要求的嵌入式
系统应用场合。
    核心板尺寸:96mm×76mm
    底板尺寸:320mm×250mm

 产品功能特性
 ·内核:ARM Cortex-A8
 ·主频:1GHz
 ·内存:1G Bytes DDR2
 ·Flash:256M Bytes SLC NAND FLASHH
 ·支持MPEG-4/MPEG2、H.264/H263、VC-1、DivX的视频编解码1080p@30fps
 ·支持2D图形加速,大支持8000×8000分辨率
 ·支持3D图形加速(SGX540),OGL-1.1&2.0、OpenVG1.0
 ·支持SD/MMC/SDIO接口存储卡,高支持32GB
 ·支持JPEG硬件编解码,大支持8192×8192分辨率
 ·支持TV-OUT、HDMI、VGA、DVI、LVDS、MIPI接口
 ·支持4个USB HOST 2.0,1个USB OTG 2.0接口
 ·支持2个SDIO接口(2个SD卡接口,1个T-FLASH卡接口,1个SDIO wifi接口)
 ·支持RS232串口×4、RS485串口×2
 ·支持IRDA红外接口
 ·支持2个独立CAMERA接口
 ·支持ATA硬盘接口
 ·支持100M以太网卡
 ·支持AC97、I2S接口,立体声音频输入/输出、功放、喇叭接口
 ·支持RTC实时时钟保存
 ·支持8×8矩阵键盘接口,板载美式键盘
 ·支持I2C、SPI、PWM、AD/DA等接口
 ·支持标准JTAG接口
 ·支持系统总线扩展接口
 ·支持4.3寸、7寸、10.2寸、10.4寸、12.1寸,TTL/LVDS多款液晶模块
 ·支持WIFI、3G、GPS、蓝牙、摄像头、红外等功能
 更多功能、更详细介绍请查看硬件特性软件特性
 产品标准配置:
1、UTV210CV02核心板1块
2、SH096底板1块
3、7寸TFT真彩液晶屏模块1块(800*480分辨率,带四线电阻式触摸屏)
4、12V/2A电源适配器1个
5、USB数据线1根
6、串口线1根(双母头)
7、网口线1根
8、触摸笔1只
9、DVD光盘4张
 应用领域
 适用于工控、电力、通讯、医疗、媒体、安防、车载、金融、消费电子、手持设备、显示控制、教学等
领域
 典型应用
MID、上网本、学习机、广告机、工控机、PDA、GPS导航、车载设备、视频电话、多媒体终端、人机界面、
监控设备、教学实验设备等
 用户手册
《SH096开发板简介》
《SH096-Android2.1_UserManual.pdf》
《SH096-WINCE6.0_UserManual.pdf》
《VS2005_WinCE6.0安装指导手册》
《WinCE6.0 R3升级手册》

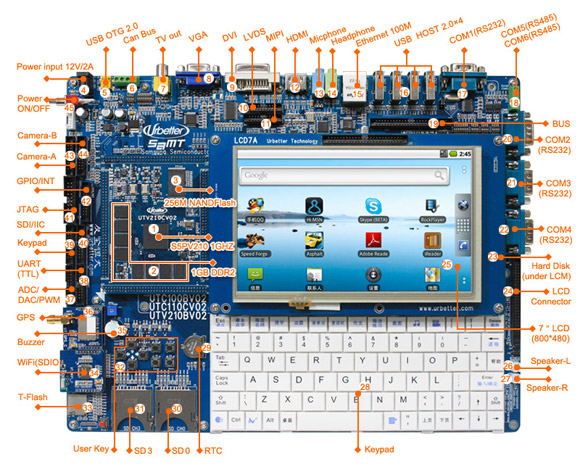

硬件特性:

 硬件接口
硬件接口介绍
名称 位置标号 描述
CPU 【1】 Samsung S5PV210AH-A0
ARM Cortex-A8,1GHz System Clock
Memory 【2】 Samsung K4T1G108,DDR2,1G Bytes
Storage 【3】 Samsung K9F2G08,256M Bytes SLC Nand Flash
USB OTG 【5】 USB OTG 2.0
USB HOST 【16】 USB Host 2.0×4
CAN BUS 【6】 不支持,仅适用于UTC100CV02核心板(S5PC100)
TV OUT 【7】 RCA接口,标准复合视频信号输出,可直接连接各种视频播放设备
VGA 【8】 支持VGA输出,可直接连接VGA接口设备,比如电脑显示器
大支持1024×768分辨率
DVI 【9】 数字显示接口
LVDS 【10】 LVDS接口,可以外接LVDS接口LCD
MIPI 【11】 MIPI-DSI、MIPI-CSI
HDMI 【12】 HDMI v1.3,1080p@30fps
Micphone 【13】 支持MIC输入
Headphone 【14】 支持耳机输出
Ethernet 【15】 100M网口,DM9000AEP芯片
COM(RS232) 【17】【20】【21】【22】 RS232串口×4(COM1~COM4),3个5线串口,1个3线串口;DB9公接口
COM(RS485) 【18】 RS485串口×2(COM5、COM6),通过RS232转换
BUS 【19】 系统总线扩展接口
HardDisk 【23】 ATA硬盘接口(在LCD下面)
LCD Connector 【24】 50pin 2.0间距LCD连接器,方便用户连接不同的屏
7 “ LCD 【25】 标配7寸群创液晶屏(AT070TN83),800×480分辨率
Speaker-L 【26】 左声道喇叭接口
Speaker-R 【27】 右声道喇叭接口
Keypad(US) 【28】 美式mini键盘
RTC Battery 【29】 RTC实时时钟电池
SD 【30】【31】 2个标准SD卡接口
T-Flash 【33】 T-Flash卡接口
WIFI Module 【34】 SDIO wifi模块,USI WM-G-MR-09 Module
User Key 【32】 7个用户按键,上、下、左、右、Enter、ESC、Home、Menu
Buzzer 【35】 蜂鸣器
GPS Module 【36】 GPS 模块
ADC 【37】 ADCIN0、ADCIN1
DAC 【37】 DACOUT1、DACOOUT2
PWM 【37】 PWMOUT2、PWMOUT3
UART(TTL) 【38】 4个串口,TTL电平接口
Keypad 【39】 8×8矩阵键盘接口
SPI 【40】 2路SPI接口(SPI0、SPI1)
I2C 【40】 3路I2C接口(I2C0、I2C1、I2C2)
JTAG 【41】 标准JTAG接口,20pin 2.54mm间距针座
GPIO/INT 【42】 外部中断IO接口
Camera-A 【43】 独立Camera-A接口
Camera-B 【44】 独立Camera-B接口
Power ON/OFF 【45】 电源开关
Power Input 【4】 直流电源输入接口,12V/2A电源输入
 核心板引脚定义
J1A连接器引脚定义
J1A连接器引脚定义
引脚编号 信号 引脚编号 信号
1 MMC2_D0 38 GPJ3_4
2 MMC2_D1 39 GPJ3_5
3 MMC2_D2 40 GPJ3_6
4 MMC2_D3 41 GPJ3_7
5 MMC3_CMD 42 GPJ4_0
6 MMC3_CLK 43 GPJ4_1
7 MMC3_CDn 44 GPJ4_2
8 MMC3_D0 45 GPJ4_3
9 MMC3_D1 46 GPJ4_4
10 MMC3_D2 47 BE1
11 MMC3_D3 48 BE0
12 GPJ0_0 49 OEn
13 GPJ0_1 50 WEn
14 GPJ0_2 51 DATA_RDn
15 GPJ0_3 52 WAITn
16 GPJ0_4 53 DATA15
17 GPJ0_5 54 DATA14
18 GPJ0_6 55 DATA13
19 GPJ0_7 56 DATA12
20 GPJ1_0 57 DATA11
21 GPJ1_1 58 DATA10
22 GPJ1_2 59 DATA9
23 GPJ1_3 60 DATA8
24 GPJ1_4 61 DATA7
25 GPJ1_5 62 DATA6
26 GPJ2_0 63 DATA5
27 GPJ2_1 64 DATA4
28 GPJ2_2 65 DATA3
29 GPJ2_3 66 DATA2
30 GPJ2_4 67 DATA1
31 GPJ2_5 78 DATA0
32 GPJ2_6 69 CSn0
33 GPJ2_7 70 CSn1
34 GPJ3_0 71 CSn3
35 GPJ3_1 72 CSn4
36 GPJ3_2 73 CSn5
37 GPJ3_3 74 VDD_RTC

J1C连接器引脚定义
J1C连接器引脚定义
引脚编号 信号 引脚编号 信号
149 TSYM0 186 VSYNC_LDI
150 TSYP0 187 ADCIN0
151 TSXM0 188 ADCIN1
152 TSXP0 189 NC
153 TSYM1 190 NC
154 TSYP1 191 DAC_OUT0
155 TSXM1 192 NC
156 TSXP1 193 NC
157 VD23 194 NC
158 VD22 195 CAM_D0
159 VD21 196 CAM_D1
160 VD20 197 CAM_D2
161 VD19 198 CAM_D3
162 VD18 199 CAM_D4
163 VD17 200 CAM_D5
164 VD16 201 CAM_D6
165 VD15 202 CAM_D7
166 VD14 203 CAM_VSYNC
167 VD13 204 CAM_HREF
168 VD12 205 CAM_PCLK
169 VD11 206 CAM_CLKOUT
170 VD10 207 CAM_FILELD
171 VD9 208 HOST_PWREN
172 VD8 209 HOST_DP
173 VD7 210 HOST_DN
174 VD6 211 HOST_OVERCUR
175 VD5 212 HOST_VBUS
176 VD4 213 OTG_DP
177 VD3 214 OTG_DM
178 VD2 215 OTG_ID
179 VD1 216 OTG_DRVVBUS
180 VD0 217 OM5
181 VDEN 218 OM4
182 SYS_OE 219 OM3
183 VCLK 220 OM2
184 HSYNC 221 OM1
185 VSYNC 222 OM0
J1B连接器引脚定义
J1B连接器引脚定义
引脚编号 信号 引脚编号 信号
75 GND 112 TCK
76 GND 113 TRSTn
77 DC_IN 114 TDO
78 DC_IN 115 HDMI_TXCN
79 VDD_IO 116 HDMI_TXCP
80 VDD_IO 117 HDMI_TX0N
81 ADDR15 118 HDMI_TX0P
82 ADDR14 119 HDMI_TX1N
83 ADDR13 120 HDMI_TX1P
84 ADDR12 121 HDMI_TX2N
85 ADDR11 122 HDMI_TX2P
86 ADDR10 123 AC97_SDI
87 ADDR9 124 AC97_SDO
88 ADDR8 125 AC97_SYNC
89 ADDR7 126 AC97_BITCLK
90 ADDR6 127 AC97_RSTn
91 ADDR5 128 NC
92 ADDR4 129 MIPI_SD_DP3
93 ADDR3 130 MIPI_SD_DN3
94 ADDR2 131 MIPI_SD_DP2
95 ADDR1 132 MIPI_SD_DN2
96 ADDR0 133 MIPI_SD_PCLK
97 TXD3 134 MIPI_SD_NCLK
98 RXD3 135 MIPI_SD_DP1
99 TXD2 136 MIPI_SD_DN1
100 RXD2 137 MIPI_SD_DP0
101 RTSn1 138 MIPI_SD_DN0
102 CTSn1 139 MIPI_MD_DN3
103 TXD1 140 MIPI_MD_DP3
104 RXD1 141 MIPI_MD_DN2
105 CTSn0 142 MIPI_MD_DP2
106 RTSn0 143 MIPI_MD_NCLK
107 TXD0 144 MIPI_MD_PCLK
108 RXD0 145 MIPI_MD_DN1
109 DBGSEL 146 MIPI_MD_DP1
110 TMS 147 MIPI_MD_DN0
111 TDI 148 MIPI_MD_DP0

J1D连接器引脚定义
J1D连接器引脚定义
引脚编号 信号 引脚编号 信号
223 I2C_SCL0 260 KP_ROW7
224 I2C_SDA0 261 SPI0_MOSI
225 I2C_SCL1 262 SPI0_MISO
226 I2C_SDA1 263 SPI0_CSn
227 I2C_SCL2 264 SPI0_CLK
228 I2C_SDA2 265 SPI1_MOSI
229 EINT0 266 SPI1_MISO
230 EINT1 267 SPI1_CSn
231 EINT2 268 SPI1_CLK
232 EINT3 269 PWMTOUT0
233 EINT4 270 PWMTOUT1
234 EINT5 271 PWMTOUT2
235 EINT6 272 PWMTOUT3
236 EINT7 273 CLKOOUT
237 EINT8 274 RTC_CLK_OUT
238 EINT9 275 POWER_ON
239 EINT10 276 PWRRGTON
240 EINT11 277 WARM_RST
241 EINT12 278 nRESET
242 EINT13 279 KEY_RST
243 EINT14 280 MMC0_CMD
244 EINT15 281 MMC0_CLK
245 KP_COL0 282 MMC0_CDn
246 KP_COL1 283 MMC0_D0
247 KP_COL2 284 MMC0_D1
248 KP_COL3 285 MMC0_D2
249 KP_COL4 286 MMC0_D3
250 KP_COL5 287 MMC1_CMD
251 KP_COL6 288 MMC1_CLK
252 KP_COL7 289 MMC1_CDn
253 KP_ROW0 290 MMC1_D0
254 KP_ROW1 291 MMC1_D1
255 KP_ROW2 292 MMC1_D2
256 KP_ROW3 293 MMC1_D3
257 KP_ROW4 294 MMC2_CMD
258 KP_ROW5 295 MMC2_CLK
259 KP_ROW6 296 MMC2_CDn

软件特性:
 支持操作系统
我们提供完整的驱动源代码、丰富的应用实例源码及全面、实时的在线技术支持,基于S5PV210产品软硬件设计和量产过程的经验分享,这些,定能大大加快你产品上市的进度!
  WinCE6.0软件资源
WinCE6.0 BSP软件资源
类别 功能特性 描述
说明:CPU运行于800M主频,内存仅运行256M
Bootloader V210_USB.BL2.bin USB引导程序,无源码
UTBoot.nb0 USB下载程序,无源码
UT_EBOOT.nb0 ★提供源代码
底层驱动程序 DISPLAY LCD显示驱动,★提供源码
显示驱动特点:
1、支持多款不同尺寸的液晶屏,4.3寸、7寸、10.2寸、10.4寸(LVDS)
2、支持16/18/24Bpp模式
TOUCH 触摸屏驱动,★提供源码
CAMERA 摄像头驱动,支持S5K3AA、S5K3BA、S5K4BA、S5K4EAGX、S5K6AAFX等模组
DM9000A DM9000网口驱动,★提供源码
HSMMC SD/MMC/SDIO驱动,★提供源码
IIC IIC驱动,★提供源码
JPEG JPEG硬件编解码驱动,★提供源码
SPI SPI驱动,★提供源码
KEYBD 按键驱动程序,支持板载用户按键、板载键盘、矩阵键盘 ★提供源码
NANDFLASH FMD模式Nand Flash驱动,支持512 Byts小Page、2K bytes大Page,驱动兼容256M~1GB容量 ★提供源码
SERIAL 串口驱动,4个UART ★提供源码
WAVEDEV 音频驱动,支持AC97和IIS,默认驱动为AC97(WM9714)★提供源码
USB Host 支持USB键盘、鼠标、U盘、USB光驱、USH Hub、USB 无线网卡等设备
★提供源码
USB OTG 高速OTG 2.0(Device),支持与PC进行同步、拷贝数据,支持连接VS2005进行引用程序单步调试 ★提供源码
DMA DMA驱动 ★提供源码
MFC 多媒体硬件编解码驱动 ★提供源码
2D/3D 2D/3D硬件加速驱动
OpenGLES1.1 & 2.0、D3DM
提供驱动库
  上层应用程序 MFC测试程序 ★提供测试源码
JPEG编解码测试程序 ★提供测试源码
OpenGL测试程序 ★提供测试源码
Camera预览和编码测试程序 ★提供测试镜像
串口测试程序 ★提供源码,测试串口通讯的程序
录音程序 录音测试程序,支持永久存储至nand flash
Flash播放器 一款不错的flash 播放器
PC端开发环境及烧写软件 DNW V0.60C 串口调试终端、USB下载镜像工具
USB 下载驱动 通过USB下载镜像到开发板的驱动
USB 同步驱动 设备通过USB口与PC同步的驱动
Microsoft Visual Studio 2005 集成开发环境,系统定制、编译、调试环境
应用程序开发环境
Windows Embedded CE 6.0 内核定制、裁剪插件
Microsoft Activesync PC和WinCE的同步软件,同步建立后,可通过USB Device口与PC间进行数据交换,应用程序单步调试等
SDK SH096.msi 基于SH096开发板,用于开发上层应用程序
  ANDROID软件资源:
 主要内容包括:
Toolchain:arm-2009q3.tar.bz2
Bootloader:utv210-uboot-v1.0-20100922.tar.bz2
Kernel:utv210-kernel-v1.0-20100925.tar.bz2
Android:utv210-android2.1-v1.0-20100925.tar.bz2
Android2.1 BSP软件资源
类别 功能特性 描述
Bootloader u-boot.bin 版本:u-boot-1.3.4
主要功能:
1、支持Nand Flash擦除、读、写
2、支持USB 下载镜像
3、支持打印、设置、保存环境变量
4、支持内存内容显示、对比、修改
5、支持bootm、bootargs设置
等等功能 ★ 提供源码
V210_USB.BL2.bin USB引导程序
内核及设备驱动程序 内核 内核版本:Linux-2.6.29
系统时钟 系统主频:1G
内存 运行于1G内存
显示驱动 4.3寸、7寸、10.2寸、10.4寸、12.1寸,LVDS/TTL驱动
VGA显示驱动(1024×768) ★ 提供源码
TOUCH 触摸屏驱动 ★ 提供源码
HDMI HDMI v1.3 1080p@30fps
HSMMC SD/MMC/SDIO驱动 ★ 提供源码
IIC IIC驱动 ★ 提供源码
SPI SPI驱动 ★ 提供源码
KEYBD 按键驱动程序 ★ 提供源码
AUDIO 音频驱动,支持AC97和IIS,默认驱动为AC97(WM9714)★ 提供源码
DMA DMA驱动 ★ 提供源码
RTC 实时时钟驱动
USB USB Device驱动
JPEG JPEG硬件编解码驱动 ★ 提供源码
MFC 多媒体硬件编解码驱动 ★ 提供源码
TV OUT 支持电视输出 ★ 提供源码
ROTATOR 屏幕旋转驱动 ★ 提供源码
2D/3D 2D/3D硬件加速驱动 OpenGLES1.1 & 2.0、D3DM
交叉编译器 arm-2009q3.tar.bz2 交叉工具链
上层应用程序 Alarm Clock 这是Android 下一个闹钟程序,可以设置闹铃时间、铃声选择等等
Bluetooth Chat 一款蓝牙聊天软件
ASTRO 文件管理器
Calculator 计算器
Camera 摄像头应用程序
Phons Android下的拨号软件,有呼叫记录、联系人等功能
Email 收发Email工具
Maps Google地图软件
ES File Explorer 强大的文件管理器
Mediaplayer 不错的视频播放器,透明的工具条、可以横竖旋转屏幕
Music 音频播放器,支持专辑分类,艺术家、专辑、歌曲、播放列表、派对随机播放、背景播放、搜索等功能
Picsay 一款强大的图片编辑软件,通过该软件可以编辑图片、添加标题、文字说明、装饰图片,在图片上添加文字、添加小图片等等
Gallery 一个非常好的图片浏览控件,支持图片放大、缩小、上一张、下一张、幻灯片演示、共享、旋转、裁切、图片信息等
Browser Android 下的Brower 功能非常强大,支持网页放大、缩小、跳转、属性设置等
Android Sample Source Code
BluetoothDebug
CustomLocale
Development
Fallback
FontLab
GestureBuilder
Launchperf
NinePatchLab
OBJViewer
SdkSetup
SpareParts
Term
PC端烧写工具(Windows XP) DNW V0.60C 串口调试终端、USB下载镜像工具
VmWare 7.0+Ubuntu10.04 VmWare 7.0 Windows XP下的虚拟机
Ubuntu10.04 开发环境


版权所有:上海曙海信息网络科技有限公司 copyright 2000-2013

上海总部

地址:上海市真北路2500号星河世纪广场A座1904
(地铁11号线上海西站4号出口,家乐福桃浦路店旁)
邮编:200062
热线:021-51875830 32300767
传真:021-32300767
业务手机:15921673576/13918613812
E-mail:officeoffice@126.com
客服QQ: shuhaipeixun
北京分中心

地址:北京市昌平区沙河南街11号312室
(地铁昌平线沙河站B出口) 邮编:102200 行走路线:请点击这查看
热线:010-51292078
传真:010-51292078
业务手机:13661044276
E-mail:officeoffice@126.com
客服QQ:1243285887
深圳分中心

地址:深圳市罗湖区桂园路2号电影大厦A座1816
(地铁一号线大剧院站D出口旁,桂园路和解放路交叉口,近地王大厦)
热线:0755-61280252
传真:0755-61280252
业务手机:13640932289
邮编:518001
信箱:qianru2@51qianru.cn
客服QQ:2472106501
南京分中心

地址:江苏省南京市栖霞区和燕路251号金港大厦B座2201室
(地铁一号线迈皋桥站1号出口旁,近南京火车站)
热线:025-68662821
传真:025-68662821
邮编:210046
信箱:qianru3@51qianru.cn
客服QQ:1325341129

成都分中心

地址:四川省成都市高新区中和大道一段99号领馆区1号1-3-2903 邮编:610031
热线:028-68802075 业务手机:13540421960 传真:028-68802075
客服QQ:1325341129 E-mail:qianru4@51qianru.cn
武汉分中心

地址:湖北省武汉市东湖高新技术开发区高新二路128号(湖北第二师范正大门对面) 佳源花都一期A4-1-701 邮编:430022
热线:027-50767718 业务手机:13657236279 传真:027-50767718
客服微信:shuhaipeixun
E-mail:qianru5@51qianru.cn
广州分中心

地址:广州市越秀区环市东路486号广粮大厦1202室

热线:020-61137349
传真:020-61137349
邮编:510075
信箱:qianru6@51qianru.cn
西安分中心

地址:西安市南二环东段31号云峰大厦1503室

热线:029-86699670
业务手机:18392016509
传真:029-86699670
邮编:710054
信箱:qianru7@51qianru.cn

双休日、节假日及晚上可致电值班电话:021-51875830 值班手机:15921673576/13918613812


备案号:沪ICP备08026168号

.(2013年10月28日)..................................................................................
