3500



    【产品定位】

基于PCI的高速数据采集卡开发
基于LVDS接口的高速数据采集处理卡;
算法加速卡;

【产品特色】

提供完整的FPGA+PCI解决方案,性能稳定,兼容性好;
提供完整的参考设计,包括FPGA代码,驱动程序,应用程序等,可以作为项目开发的模板;
扩展性能好,可以扩展音频输入输出卡,视频输入输出卡,高速AD,DA等。

【产品清单】

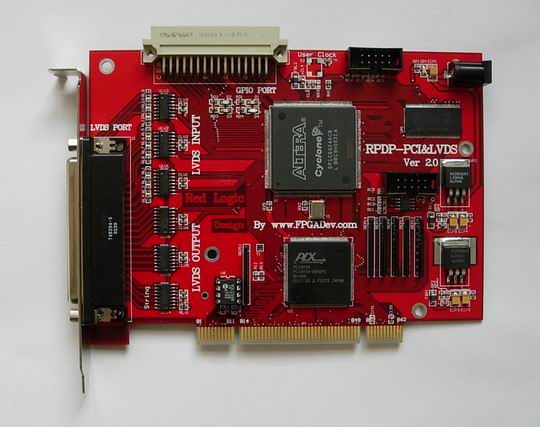

1。RPDP-PCI&LVDS开发板 1块
2。ByteBlasterII 下载电缆 1条
3。配套DVD光盘 1张

【硬件资源】

1。FPGA芯片:
标准版:EP1C6Q240, 包括12,060LEs,相当于15万门左右
增强版:EP1C12Q240,包括12,060LEs,相当于30万门左右
2。配置芯片:
增强版:EPCS1,1Mbit储存量,支持AS和JTAG两种配置模式
增强版:EPCS4,4Mbit储存量,支持AS和JTAG两种配置模式
3。8M Byte 高速SDARM
一片2M×32Bit SDRAM ,4个Bank,高166MHz读写速度;
4。LVDS扩展接口(DB62接口)
同时提供提供:
12路LVDS信号输出;
12路LVDS信号输入;
12路LVTTL信号(输入输出可编程)
5。RedLogic扩展接口(VME48接口)
提供32路LVTTL信号,其中包括一路专用时钟输入和一路专用时钟输出.通过相应的扩展板,可以实现Video,Audio和高速AD/DA等应用。用户也可以开发自己定义的接口板。

【配套软件】

1。 相关开发工具软件
2。 开发实例及文档
3。 FPGA和ASIC设计资源库

【设计文档】

1。开发板用户手册
2。开发板原理图和PCB(Protel99SE格式)
3. QuartusII和NIOSII IDE安装指导和入门教程
4。主要芯片的数据手册和仿真模型(Verilog HDL语言描述)
5。更多设计资源以后会通过www.fpgaDev.com网站来发布和更新

【开发实例】

● BASE64解码算法
Base64编码
Base64是网络上常见的用于传输8Bit字节代码的编码方式之一,大家可以查看RFC2045~RFC2049,上面有MIME的详细规范。
Base64要求把每三个8Bit的字节转换为四个6Bit的字节(3*8 = 4*6 = 24),然后把6Bit再添两位高位0,组成四个8Bit的字节,也就是说,转换后的字符串理论上将要比原来的长1/3。
本设计完成了BASE64解码算法的FPGA程序设计和验证。

● 数据采集卡
FPGA内部产生数据源,主机端程序响应pci卡发出的中断信号,将硬件板卡中的数据传入主机,并将数据在界面上显示相应的数据以及接收到的帧数。将收到的数据存入硬盘,以便查看。
