【系统简介】
本套件是一套基于TMS320LF2407A DSP的学习开发平台，将2407的功能发挥的淋漓尽致，用户手册详实易懂，是初学者学习2407的首选之品。是客户从单片机升级到DSP的佳选择！
主要硬件资源：
1．DSP: TMS320LF2407，高工作频率40M；
2．RAM: CY7C1021，64K x 16 Static
RAM，其中32k作为程序RAM，32k作为数据RAM；
3．片上AD： 10位，片内Flash 32k×16 bit
FLASH。
4．DA芯片： 外置DA芯片，TLV5620 ，8bit。
5．RESET：
专门复位芯片，有手动复位按钮；
7．POWER： 外部电源输入（＋5V外负内正），专用3.3V稳压芯片；
8．CAN收发器：PCA82C250
9．PWM方式控制的 直流电机。
10．IO口方式控制的 步进电机。
【系统资源】
- DSP处理器TMS320LF2407A ，高工作频率40MHz；
- DSP芯片内置2.5k×16 bit SRAM；
- DSP芯片内置32k×16 bit FLASH，利用烧写插件可以方便的固化用户程序；
- 外扩32k×16 bit 的程序RAM，32k×16 bit 的数据RAM；
- DSP所有功能引脚引出，120 pin；
- 程序、数据、IO均能独立寻址64k；
- 监视用LED发光管一个（红色）；
- 按键1个，可以做控制用；
- I/O输入输出模块――按键控制4个LED（绿色)；
- SCI模块――RS232通讯接口电路；
- SPI_DA模块――4路8位串行D/A输出；
- A/D转换模块――2路10位A/D采样（可扩展到16路），可以通过跳线选择利用DA输出作为输入信号源或者外部输入作为信号源，方便用户进行调试；
- CAN模块――CAN总线收发器，可配合我们的CAN-232转换器快速组建CAN网络；
- PWM模块――PWM控制微型直流电机正反转，提供防反插接口；
- 支持步进电机，提供防反插接口，基本驱动代码；
- 支持T6963控制器128×64图形液晶，提供基本驱动演示代码；
- 支持SEED1520控制器16×2字符液晶，提供基本驱动演示代码；
- 液晶背光电源可以通过跳线选择是外部输入或板子提供；
- 专用复位芯片，保证可靠复位；
- 提供+5V、3.3V、GND、CLKOUT等主要信号的测试点，方便用户调试；
- 提供一个+5V对外供电输出接口，可以给外接扩展板进行供电，方便用户调试；
- 提供四个固定孔，方便用户安装固定；
- 提供直流电机和步进电机的固定孔，方便固定电机；
- 物理尺寸：140 * 105 mm；
【扩展接口】
1、DC+5V外部电源输入接口；
2、IEEE 1149.1标准JTAG接口；
3、120 pin全部功能引脚通过插座引出，用户可以扩展使用；
4、RS232标准DB9接口插座；
5、4路D/A输出接口插座；
6、2路A/D输出接口插座（可扩展到16路）；
7、CAN总线接口插座；
8、直流电机接口；
9、步进电机接口；
10、12232液晶接口；
11、T6963控制器128×64图形液晶接口；
12、液晶背光电源外部接口，可以通过跳线选择；
13、+5V对外供电输出接口，方便用户给给外接扩展板供电；
【代码及实验项目】
实验1． 外部RAM测试程序实验；
实验2． 定时器控制LED程序实验（C语言版）；
实验2A．定时器控制LED程序实验（ASM语言版）；
实验3． 按键与走马灯控制程序实验；
实验4. SCI串口通讯实验；
实验5. SPI接口的D/A实验；
实验6. A/D采样实验；
实验7. CAN总线通讯实验；
实验8. PWM电机控制实验；
实验9. FLASH烧写实验；
实验10. 步进电机控制实验（新赠送）；
实验11. T6963显示控制实验（新赠送）；
更多代码不断更新中......
以上项目均提供C语言版本的程序源代码，均提供中文注释，简单易懂，配合详尽的用户手册，用户可以快速理解程序，其中实验2同时提供c与asm版本。
【相关资料】
1． 完整的原理图（Protel99se格式，保证与PCB完全吻合），快速掌握多项实用技术的具体应用；
2． 所有实验提供C语言源代码，均有详细中文注释；
3． 在线烧写FLASH的方法与工具，用以固化用户自己的程序；
4． 芯片手册：开发板上全部芯片的芯片资料；
5． 赠送原版TI DSP开发环境CCS for C2000、CCS2.x for 5000，仅供学习用；
6． 提供仿真器驱动及其他DSP书籍光盘相关学习资料；
7． 赠送Acroread、Bushound、Keil C、ModelSim、Sscom等调试工具；
8． 赠送Xilinx下载线原理图；
9． 赠送液晶字模软件；
10． 提供2407扩展接口的PCB，方便用户进行扩展板的制作和实验；
11． 用户手册：非常详细，包含电路分析、代码说明、CCS2000快速入门指导等；
12． 全面提供本开发板Protel99 se 格式原理图；
13． 全面提供本开发板PCB所有封装库；
14．
赠送本公司搜集整理的DSP资料DVD光盘，包含视频教程、大学教程、资料图纸等等。
1．产品简介 4
1.1 Study-2407A Ver1.0 4
1.2 Study-2407A Ver2.0 5
1.2.1 系统简介 5
1.2.2 系统资源 5
1.2.3 扩展接口 6
1.2.4 代码及实验项目 6
1.2.5 相关资料 7
1.2.6 典型应用 7
1.2.7 相关配件 7
2．学习之前的准备工作 9
2.1 硬件准备 9
2.2 软件准备 10
3．软件安装及设置 12
3.1 安装CCS 2.2 for C2000 12
3.2 安装仿真器驱动 12
3.3设置CCS 13
3.3.1 使用并口仿真器设置CCS 13
3.3.2 使用USB接口仿真器设置CCS 21
3.4 CCS软件简介 24
3.4.1建立或打开一个PROJECT工程文件 24
3.4.2 CMD文件设置 24
4．硬件电路讲解 26
4.1 供电电路 26
4.2 时钟振荡电路 26
4.3 外扩程序和数据RAM 27
4.4 LED指示灯 27
4.5 JTAG接口电路 28
4.6 DSP引脚扩展 28
4.7 走马灯与按键 29
4.8 SCI串口通讯 30
4.9 SPI－D/A转换 30
4.10 A/D调理电路 31
4.11 CAN通讯接口 32
4.12 PWM电机控制 33
4.13 128×64图形LCD扩展接口 33
4.14 16×2字符LCD扩展接口 34
4.15 步进电机接口 35
5．软件实验讲解 36
5.1 外部RAM测试 36
5.2 定时器控制LED实验 37
5.3 按键与走马灯程序实验 37
5.4 SCI串口通讯实验 38
5.5 SPI接口的D/A实验 39
5.6 A/D采样实验 39
5.7 CAN总线通信实验 40
5.8 PWM电机控制实验 41
5.9 步进电机控制实验 41
5.10 T6963液晶实验 41
5.11 SED1520液晶实验 41
6．FLASH烧写 42
6.1 安装烧写软件 42
6.2 烧写FLASH 43
6.2.1 烧写中断向量表 43
6.2.2 烧写用户程序 44
6.3 关于int.out 50
7．参考资料 50
附1： Study-XDSPP并口仿真器产品说明 51
附2： Study-USB2.0仿真器产品说明 53
附3： 开发板之家产品列表 55
【典型应用】
教学应用、工业自动化控制、UPS、电机控制、机器人；
变频控制、汽车、机械、磁盘驱动、数字滤波；
振动分析、交流伺服、直流电机控制等。
【相关配件】
1、Study-2407开发板（已经固化好vector）；
2、直流电机（含固定螺钉）；
3、9芯串口直连线；
4、4个3*30铜柱；
5、5V直流稳压电源 (外负内正) ；
6、 用户光盘；
7、步进电机：30元（另购）；
8、12864图形液晶：100元（另购）；
循序渐进的学习方法:
当您拿到这块精美的开发板时,请不要急于通电。我们建议您：
第一： 先用1小时左右的时间仔细阅读本用户手册，按照用户手册的顺讯循序渐进的学习！
第二： 特别了解正确的操作步骤、注意事项、本开发板各个模块、跳线的含义和定义。
第三： 按照用户手册的顺序讲本开发板提供的例子中做实验， 如果正常了， 那么想想这个例子为什么要这样写？这句话不要可不可以？
想好了再改程序，重新做实验。如果有问题，好的办法是登陆官方论坛， 随时有数十位热心朋友和你在一起，分享学习的喜悦和进步！
第四： 切记不要轻易烧写FLASH，等弄明白所有代码和电路后再进行烧写FLASH的操作！

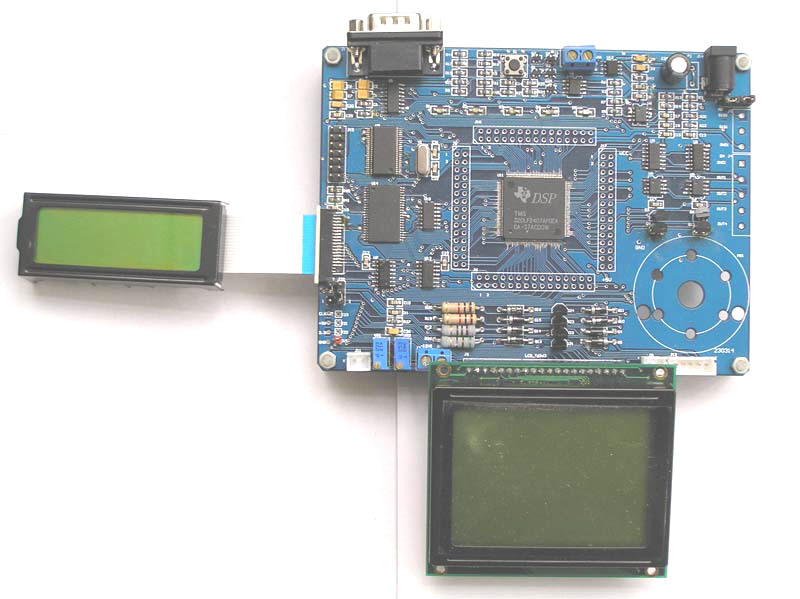

搭配液晶的整体效果图
|
