SH206+51tracer仿真器套件
系统简介
SH206单片机综合试验仪是深圳市学林电子有限公司综合近10年经验开发出的目前史上豪华功能强大的多功能单片机开发平台（兼容部份AVR/PIC单片机的烧写实验功能）。由SH206开发板和51tracer（追踪者）仿真器组成。集成常用的单片机外围硬件，ISP下载线，单片机试验板，编程器，独立仿真器功能于一身。配合本公司的数百个详细的汇编/c语言例子程序，可以让您在短的时间内，全面的了解掌握单片机编程技术。特别适合于单片机初学者，大中专院校，
单片机工程师选用。本公司率先采用实验仪+本公司开发生产的具有自主知识产权的新一代专业独立仿真器-51tracer(追踪者）方案，无论技术，工艺，品质均在同行业中遥遥领先！
新消息

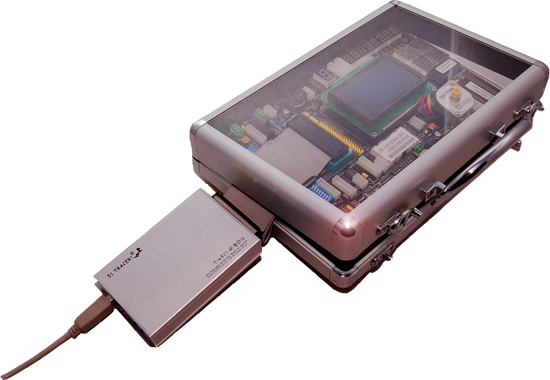

（51tracer仿真器+SH206开发板梦幻组合）
SH206系统的特点之一
--------豪华的工艺与功能媲美国际品质
高品质的工艺： 本机采用高档透明雅克力面板，铝合金外箱， 全贴片机器生产，
工艺精美绝伦！

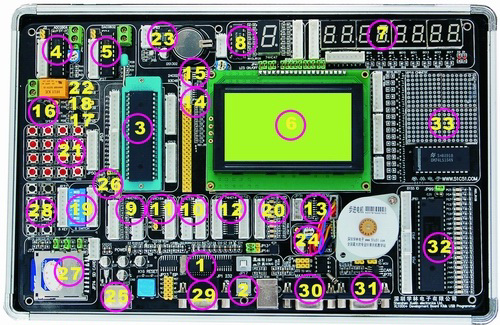

SH206的外观（采用铝合金包装，黑色双面PCB，全SMT工艺可能是您见到为精美的单片机实验仪，豪华高贵，一见倾心。）
整机由以下数十个模块组成，功能强劲令人叹为观止！集成了基本上所有单片机应用中可能遇到的功能模块部份，你再也不必要去找其他零件，即可轻松完成您所需要的开发任务。我敢打赌这是你目前见到的功能强的51开发板（其中12864液晶率先成为系统的标准配置。仅此价格即超过百元！同时率先引入sd卡，485通信，can总线，汉字屏等等高端模块，不象其他板子仅仅只能作几个跑马灯，数码管实验）
CP2102 全USB通信
| 12864中文液晶
| 8位发光管
| 8位数码管显示 |
89C2051
核心监控
| 兼容1602字符液晶屏
| 74LS165并入串出
| 74LS47数码管译码 |
ADC 0804模拟-数字
| 93C46
EPROM
| 74LS138译码器
| 1位继电器输出 |
Dac 0832 数字-模拟
| 24C02串行EPROM
| 74LS164 串入并出
| 8位拨动开关 |
16*16矩阵按键开关
| 小喇叭警报器
| 74LS14反向器
| ８位按键开关 |
单片机仿真
| 红外线遥控
| 步进电机
| NE555硬件振荡器 |
DS1302实时时钟
| PS2键盘实验
| 晶体自由选择
| 单片机在线编程+ISP |
8155 IO扩展实验
| 标配12864中文液晶
| max485通信
| sd卡模块 |
MAX232 串口通信
| 16*16汉字点阵屏
| 预留Mcp2551
can总线
| 18B20数字温度采集器 |
74LS47数码管译码器 |
8位数码管 |
16*16LED汉字屏 |
| SD卡模块 |
RS232串行接口 |
D8155 IO扩展 |
| 74hc14 反向器 |
74hc165 并入串出 |
74hc164 串入并出 |
| 74hc138 三八译码器 |
ADC0804模拟-数字转换 |
DAC0832数字模拟转换 |
| 8位独立按键 |
8位拨码开关 |
4*4 矩阵按键 |
| 8 路发光管 |
1 路继电器输出 |
小喇叭音频输出 |
| DS1302时钟电路 |
红外线遥控接收器 |
步进电机 |
| USB接口（供电/通信） |
RS-485 接口 |
PS2键盘接口 |
| ISP下载接口 |
复位电路 |
外接IO端口 |
全开放的模块化设计：所有硬件资源对用户开放，搭配随心所欲，不会出现硬件束缚软件的情况。
什么是全开放模块？
SH206对所有的32个io口全部是悬空的，任由用户支配的：例如你写一个跑马灯程序，可以把他写在p1口，也可以写在p2口。没有限定，只要把系统的连接线改一下即可。可以很方便的组成您的科研样机，不会对硬件形成束缚。而市面上的其他开发板，它的硬件已经按照开发者的意图连接好了，例如我们以前的倚天套件，
它的8路指示灯已经接到P1口，如果你看到一个程序，要求在P0口作试验那么必须改程序。如果是SH206那么可以直接把系统的连接排线从P1插到P0口即可。所有端口全部采用防插反设计，均配有连接照片和中文注解，即便您是初学者，也能轻松掌握。
SH206系统的特点之二
--------51tracer(追踪者）独立仿真器 察看仿真器的详细介绍
采用真正
usb2.0专业仿真器，仿真器完全独立，不仅可以配合试验仪使，更可完全胜任日常开发工作环境。SH206实验仪是目前唯一一款配备有USB2.0接口的专业仿真器的单片机开发实验仪，仿真性能可媲美千元级以上的专业级仿真器，技术遥遥领先于其他同类产品，目前所见到的其他51系列开发板全部采用SST公版仿真方案，即直接使用一片价值10多元的SST单片机
（SST89E516RD）配合keil软件来调试，具有本质的缺陷：如占用串口、定时器和2字节堆栈，单步速度缓慢，对于真正开发产品没有太大价值。
技术一流:
1,51
TRACER仿真器是目前国内同行业功能完整，性能稳定，技术先进的高端仿真器。在国内同行中处于领先地位。
兼容KEILC51
UV2
调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容。支持夭折功能可仿真各种51指令兼容单片机，ATMEL、WINBOND、INTEL、SST、ST等等。可仿真ALE禁止，可仿真PCA，可仿真双DPTR，可仿真硬件SPI。
2,不占资源，无限制真实仿真（32个IO、串口、T2可完全单步仿真），真实仿真32条IO脚，包括任意使用P30和P31口。
单USB接口，无需外接电源和串口，即插即用，台式电脑、无串口的笔记本均适用。三CPU设计，采用仿真芯片＋监控芯片＋USB芯片结构，在仿真状态下仿真芯片被完全冻结，可以100%重现CPU所有特性，即总线I/O口。是一款真正独立的仿真器。
3,下载仿真通讯急速115200BPS，也是KEIL支持的高速度,相比以前版本提高一个数量级(10倍以上)，单步运行如飞。
创新设计:
1,独创内置晶体功能。完美解决晶体引线过长导致的不稳定，同时避免了仿真头容易断脚的问题。
2,独创多声响和LED指示实时系统状态和自检，特别设计P1.0自检灯，方便排除故障。
3,独创长按复位键自动进入脱机运行模式（不像其他机型要通过调线）
工艺领先:
1,不惜重金采用新高科技航空级镁铝合金外壳，外部采用进口绒布面料套，豪华高贵，一见倾心。
2,大量采用新工艺和器件，全贴片安装，进口钽电容，贴片电解。
3,全面保护方案，确保万无一失。电源采用快恢复保险。所有IO口加电阻防冲击，
USB口独家采用TVS防雷击静电保护。
4,外包装采用特别设计的专用全彩色彩盒包装，彩色封面32开32页使用手册,,配合网站下载的使用教学录像,初学也能轻松掌握!
仿真器特别定做的仿真器丝绒外套, 豪华高贵
SH206系统的特点之三--------完美强劲的编程器部分
拥有完全自主知识产权的编程控制软件XLISP，具有中英文双语切换功能，功能十分完善；全USB通信直接支持超过100种单片机/储存器的烧写。配有下载头，它本身也是一条下载线（一般双龙下载线价值约180元，功能和XLISP相当）
可以完美直接支持AVR芯片如ATmega8515的烧写和实验。利用SH206的ISP下载功以及全开放的实验模块进行其它AVR单片机的实验，如ATmega16，Atmega128等，因此，SH206如果使用AVR芯片，也是一台非常不错的AVR单片机实验仪。
（市面上很多开发板只能使用stc的芯片做串口下载，更不能支持其他芯片）
支持的芯片列表
| |
全中文软件操作导航 采用自主开发的xlisp软件， 独有智能一键通设计，擦除，
写入，校验，运行自动完成，软件中英文自动选择，适合港台地区用户使用。 特别设计的烧写实验仿真3IN1的公用卡座，
CPU插上后即不需要插拔，使用极其方便简洁。 （市面上有很多实验板烧写完成后要把芯片取下来，放到实验卡座上运行，非常麻烦）
| SH206系统的特点之四--------细致入微的配套教材和软件 |
赠送手把手教你学单片机一本，配和实验仪使用事半功倍,特别适合于零基础的爱好者学习。强烈推荐！点击这里察看这本书的目录！（市面上大部分开发板没有配套教材，你拿到手多只能作几个配套的demo演示实验，作完后不知道如何是好）此书在本站出售已经超过10000本！
包含有单片机电视教程（该教程由4张光盘组合） 和精品的单片机多媒体教程
总数相当于5个cd光盘。
1本书+1张DVD教程+1套实验仪打造单片机教程的梦幻组合！
| SH206的配套用户手册，彩色印刷。
72页/16K全程手把手操作指导，超过20万字，大量实例照片，初学者也可轻松掌握（使用手册代表厂家的技术实力和诚意可以毫不夸张的的说，你所见到的开发板99%都是没有使用手册或者是复印，电子文档的使用手册）
软件和教材才是开发板的灵魂，没有这些配套，开发板无异于一块废铁，为此不要拿那些三无的开发板和我们比价格！ |
|
| |
系统需求：
WINDOWS98/ME/2000/XP/2003/vista操作系统。低50MB硬盘剩余空间。
1个USB口（或者一个232串行口，两者必须具备其一）
pcb尺寸：
170*270毫米包装尺寸：210*360*80毫米包装重量：2.6公斤
标准配置：
1、SH206单片机综合仿真试验仪主机一台（已经调试好，板载试验用89s52一片，12864液晶）
2、备用89s52芯片一片
3、51tracer 仿真器一台 40PIN
仿真头一个，仿真器使用手册一本，仿真器绒布套一个（不另外配光盘，usb电缆，外包装，和SH206共4、用）
5、串行通信电缆一根
6、USB通信电缆一根（串口通信的时候插入此线以提供电力供应；SH206本身不需要另外的外部电源除非您自己能够确定）
7、超薄HT6221红外线遥控器一个
8、10PIN ISP
下载头一个
9、试验用系统连接数据线15条
10、SH206使用手册一本
保修卡一份
11、软件光盘一张（驱动程序\开发工具\例子程序\单片机资料\教程。）
12、赠送:dvd
单片机多媒体教程和电视教程一张。手把手教你学单片机教材一本
选用本公司SH206的理由:
1,
国内有非常多的开发板都是业余条件下一把电烙铁手工制作出来的，表面上价格也许便宜数十元，实际上:
没有包装，没有配套软件（需要
网上下载）没有售后服务。做工，品质无法保障。我们的产品是正规的smt工艺流水线生产的，有正式的彩色包装。有正式的使用手册，教程等
2,
我们是一家老资格的单片机类注册公司（可以开出正式发票,如果需要发票请另加6%），决非个人运作，成立于2001年，
多年经验，决定了产品和服务的稳定性。
3,
我们拥有多和专业权威的51单片机程序实例，可以为您开发程序提供贴心的指导。
4,
我们可以提供全国货到付款，支付宝等多种灵活的购买方式，大限度的方便买家。保障买家的利益。大中城市发顺丰快递，24-48小时到货。顺丰不到的地方发ems
5,
我们的产品在生产中全部2次100%测试，故障率低于0.1%!为此我们有信心有能力提供3个月免费包换1年免费保修的服务，免除您的后顾之忧。
6,
我们代理网络遍布：深圳，东莞，北京，香港，武汉， 重庆，
上海，杭州，苏州....大中城市，您可以就近得到贴心的售前售后咨询服务
7,
我们配套有详细的使用说明书,硬件连接图,,可让零基础的朋友快速掌握,从而提高学习的兴趣,和提高学习的效率.
8, 我们的论坛随时有几十人上百人在线讨论问题,可以做到第一时间解决客户的所有问题.
9,
SH206开发板上市第一周出货超过200台您的选择也是大多数人的选择 察看用户踊跃预定的情况！
