系统简介

　简介：SHH4 CORE AVR实验仪标准版是深圳市学林电子有限公司开发的具有业内领先水平的综合AVR
单片机开发平台，集成单片机外围硬件、STK500  ISP下载线、AVR JTAG仿真器功能于一身。开发板直接
支持M16,M32,M8535,M8515,M8,M48,M88,M168,M64,M128,全系列AVR MEAG单片机的实验，下载和仿真。
    分别采用四种核心编写的超过100个详细注释的c语言例子程序和20万字的图文并茂迄今详尽的AVR
操作使用手册，可以让您在短的时间内，全面掌握AVR单片机编程技术。
   相比其他家公司所采用的学习板方案，XL2200同时拥有4块开发板的全部功能，集成jtag/isp 无需
另外购置编程器、仿真器。同时，全开放的端口系统，可以非常方便的组成您的科研样机，他也是目前
迄今国内为完善的AVR单片机开发板。无论技术，性能，工艺，品质均在同行业中处于领先地位。

XL2200系统的特点之一 --------行业领先的制造工艺与完善功能

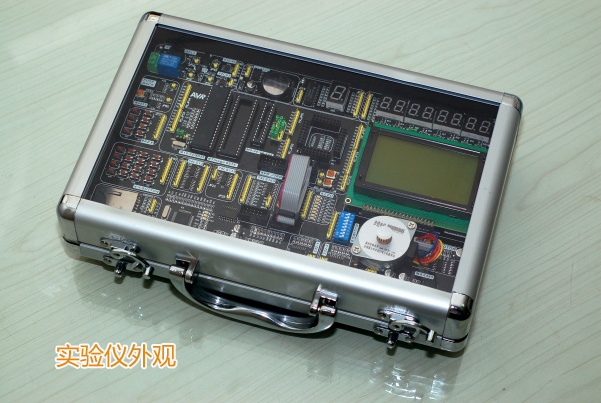

    领先的工艺品质： 采用透明雅克力面板， 镁铝合金外箱，外部更采用全彩盒包装以及双k纸邮寄
包装。 黑色双面PCB，全SMT工艺 ，生产商由西陵电子代工全贴片机器生产， 工艺更胜一筹。
pcb面积170*270mm 和台式电脑主板相当，包装重量超过3kg.

SMT 生产线

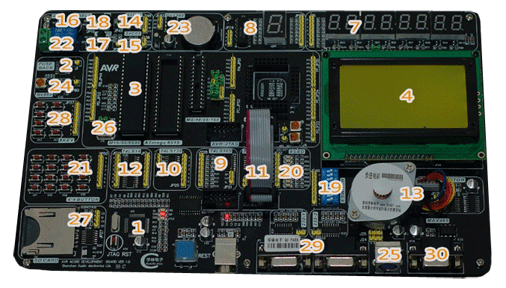

硬件由以下30个模块组成，超过常见开发板功能3倍以上。

    整机集成了所有单片机应用中可能遇到的功能模块部份， 设计上也充分考虑大学教材的编排，你
再也不必要去找其他零件，即可轻松完成您所需要的开发学习教学任务。

用料上不惜成本， 价格超过百元 的12864液晶率先成为系统的标准配置。 同时集成了高精度步进电机，
红外遥控，温度控制等实用模块。

    所有硬件资源对用户开放，搭配随心所欲，不会出现硬件束缚软件的情况。

 XL2200对所有的io口全部是悬空的，任由用户支配的：例如你写一个跑马灯程序，可以把他写在pa口，
也可以写在pb口。没有限定，只要把系统的连接线改一下即可。可以很方便的组成您的科研样机 。
而市面上的其他开发板，它的硬件已经按照开发者的意图连接好了,只能按照设计者的意图进行试验。

XL2200系统的特点之二 -------- 全面 支持ATMEGA芯片

AVR开发者一般是已经具有一定的基础的技术人员，已跨过了表面的学习阶段，这时全面了解各型号的
芯片开拓视野并尽快进入实战状态非常重要 ，xl2200也是目前支持芯片全的AVR开发板，用一块
开发板的价钱，实现了多片开发板的功能,不仅可应用于学习，更可应用于工厂开发实战。

XL2200支持芯片列表：

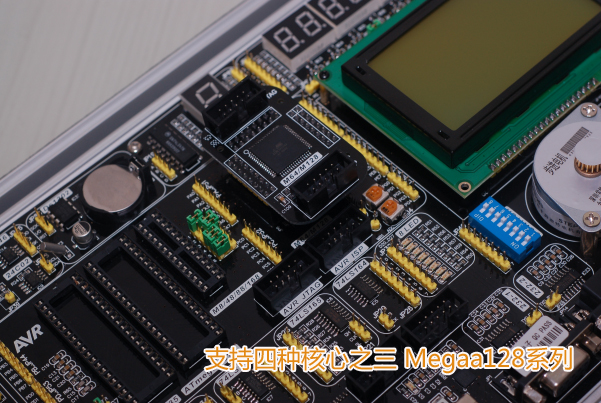

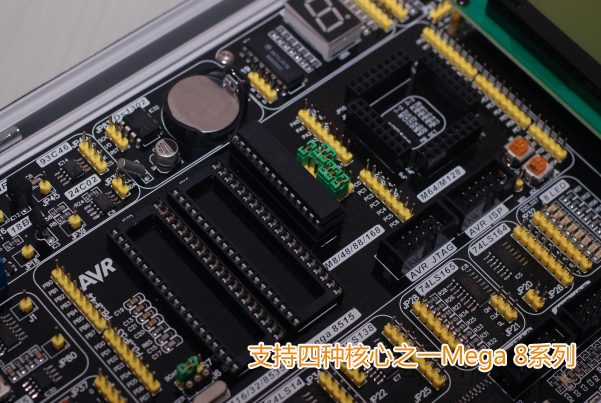

开发板直接支持：M16,M32,M8535,M8515,M8,M48,M88,M168,M64,M128(以上芯片可直接在板上下载实验，
其中有JTAG接口的可直接在板上仿真)
ISP(STK500) 下载：
AT Tiny 系列：
ATtiny12、ATtiny13、ATtiny15、ATtiny22、ATtiny24、ATtiny26、ATtiny2313
AT90 系列：
AT90S1200、AT90S2313、AT90S/LS2323、AT90S/LS2343、AT90S/LS2333、AT90S4414、
AT90S/LS4433、AT90S/LS4434、AT90S8515、AT90S/LS8535
AT Mega系列：
ATmega8、ATmega16、ATmega32、ATmega48、ATmega64、ATmega88、ATmega103、
ATmega128、ATmega161、ATmega162、ATmega163、ATmega165、ATmega169、ATmega323、
ATmega325 、 ATmega329 、 ATmega644 、 ATmega645 、 ATmega649 、 ATmega2560 、
ATmega2561、ATmega3250、ATmega3290、ATmega6450、ATmega6490、ATmega8515、
ATmega8535、AT90CAN128、AT90PWM2、AT90PWM3
其他：
AT86RF401、AT89S51、AT89S52
JTAG仿真（具有JTAG 接口）：
AT90CAN128、ATmega128、 ATmega128L、 ATmega16、 ATmega162、 ATmega162V、
ATmega165、ATmega165V、 ATmega169、 ATmega169V、 ATmega16L、 ATmega32、
ATmega323、 ATmega323L、ATmega32L、ATmega64、 ATmega64L
　

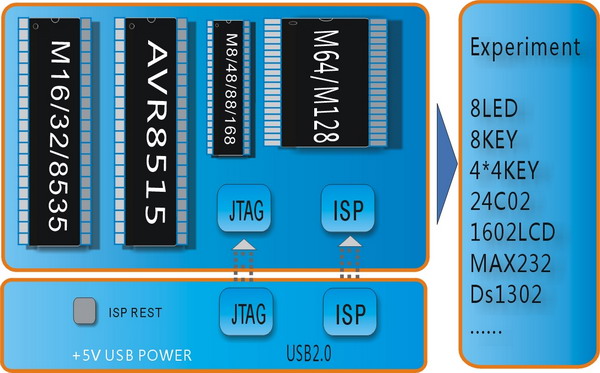

原理示意图：

　  随着国内单片机学习市场火爆，各类型的单片机网站和开发板也层出不穷，但实际上绝大部分都是个人
在业余条件下手工制作的，技术落后，价格便宜的开发板 ，他们的共同特点是：
1 采用大量的业余零件，比如使用电视机的遥控器，风扇上的步进电机。
2 使用手工焊接，而非波峰焊接，甚至没有洗板。
3 没有定制的包装盒采用马粪纸包装。
4 使用手册简略（我见过一个仿真器的使用手册只有300字，1张复印的a4纸，犹如天书。）
5 不能提供发票和营业执照。
6 只采用网上店铺销售，没有实体店面和代理商，售后无保障。
7 配套光盘一堆杂乱的pdf,rar,和网上下载的代码，自己去翻咸菜干：）
因此，您在选购开发板的 时候必须注意以上问题， 以免买到山寨货后悔莫及。

SHHAVR 4核心开发板和市面常见的AVR开发板以及iphone手机的尺寸对比，尺寸足足超过4倍有余。
