JLINK全功能型ARM仿真器(V8)
680

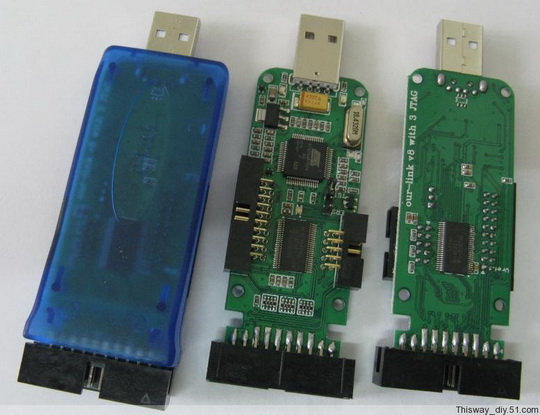

新版JLINK V8外观如下:


本产品具备J-LINK V8全部功能,与上一版本V7相比,有如下特点:
(1)SWD硬件接口支持1.2-5.0V的目标板,V7.0只能支持3.3V的目标板。
(2)V8.0使用双色LED可以指示更多的工作状态,V7.0只有1个LED指示灯。
(3)优化了固件结构,将固件升级功能移到bootloader区,使应用程序区扩大一倍,便于增加新的功能。
本产品为大批量加工,质量有保证:
与一般JLink V8相比,有以下3大特点:
① 使用A型USB接口,可以直接接入计算机;别的JLink使用方口的USB接口,需要延长线。
② 体积更小巧,不到一般Jlink的二分之一
③ 有3个JTAG接口:10pin 2.0mm间距、20pin 2.0mm间距、20pin 2.54mm间距。
一般的JLink只有2.54间距20 pin的JTAG线,要支持其他类型的JTAG插座就需要转接板。

以下是本产品与一般JLink的比较图示,左边是本产品,右边是一般的Jlink。
1. 外壳:
2. PCB

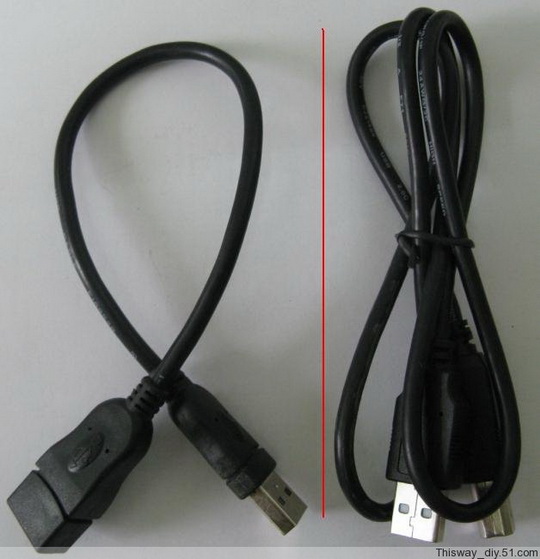

3. USB延长线


4. JTAG线
5. 与MINI2440的连接
特别声明
① 国内淘宝上的绝大多数的JLink v8原理图来源一样,是“兼容”于正版JLink。
   正版Jlink v8有2个飞利浦ALVC164245;很多商家照抄网上原理图,
   用1片74LV125来代替1片ALVC164245,一是节省成本,二是没有实
   力修改原理图。
② ALVC164245一般有飞利浦、TI两种,飞利浦的支持更宽的电压范围,
   分辨方法是:飞利浦芯片上有“NXP”字样,或一个类似国徽的图案。
③ 现在有很多商家都不公布自己的内部图片,更有不良商家使用JLINK V7
   的硬件电路,只是升级一下软件来充当JLINK V8来卖.
   所以请买家在购买JLINK V8时要注意了,好是请商家提供内部图片.
   原装的JLINK V8的输出部分是由两片ALVC164245来完成的。

   本店承诺:所售JLINK V8为真正的V8,3个月内若有质量问题包退换,承担来回邮费;1年内保修。
JLink的特点:
    J-Link是SEGGER公司为支持仿真ARM内核芯片推出的JTAG仿真器。配合IAR EWARM,ADS,KEIL,WINARM,RealView等集成开发环境支持所有ARM7/ARM9内核芯片的仿真,通过RDI接口和各集成开发环境无缝连接,操作方便、连接方便、简单易学,是学习开发ARM好实用的开发工具。
全功能版本,支持RDI, FlashDL, FlashBP, JFlash, GDBFull,支持firmware升级
USB 2.0接口;
支持任何ARM7/ARM9 核Cortex M3 supported, 包括ithumb 模式;
下载速度达到600k byte/s;
DCC速度到达800k byte/s;
与IAR Workbench可无缝集成;
通过USB供电,无需外接电源;
JTAG大时钟达到12M;
自动内核识别;
自动速度识别;
支持自适应时钟;
所有JTAG信号能被监控,目标板电压能被侦测;
支持JTAG链上多个设备的调试;
完全即插即用;
20Pin标准JTAG连接器;
宽目标板电压范围:1.2V-5.0V;
多核调试;
包括软件:
 J-Mem,可查询可修改内存;
 J-Link Server:(可通过TCP/IP连接到J-Link);
 J-Flash,支持独立的Flash编程,可以作为量产解决方案;
 RDI插件使J-Link适合任何RDI兼容的调试器如IAR、ADS、Relview和Keil等;
 RDI Flash BP,可以实现在RDI下,在Flash中设置无限断点;
 RDI Flash DLL,可以实现在RDI下的对Flash的独立编程;
 GDB server,可以实现在GDB环境下的调试。
  销售清单:
1. JLINK V8带外壳产品一个
2. JTAG调试电缆3条:2.0间距10芯、2.0间距20芯、2.54间距20芯
3. USB延长线1根
4. 配套光盘1张
