【系统简介】

    我们在2009年底推出USB2.0+DSP+CPLD超值学习板后，在市面上引起强烈反响，受到了广大用户的一致好评，销售数百台，取得了不错的销售业绩。该超值学习板是2层板，功能相对还比较单一。
    20010年初，我们综合用户的意见和建议，推出了功能更为强大的USB2.0+DSP+CPLD增强版。相比超值板，增强版有了以下几个方面的改进：
        1．线路板改为4层板，运行更加稳定可靠；
        2．增加了数码管(由cpld得IO口直接控制)，使人机界面更加友好；
        3． CPLD由XC95144升级为XC95288；
        4． USB2.0的传输速度大幅提高，达到 8 MBytes/S以上；
             注：如果您需要更高的USB2.0传输速度，我们的DSP6713+68013开发板的速度为17 MBytes/S以上，我们的DSP6203+68013开发板的速度为20 MBytes/S以上。
        5．同时还增加了通过HPI接口演示PC机如何直接下载DSP程序的功能，这一功能使得没有仿真器的用户实现程序下载调试成为了可能。但是我们还是建议客户买一个仿真器，这样可以更好的学习DSP.

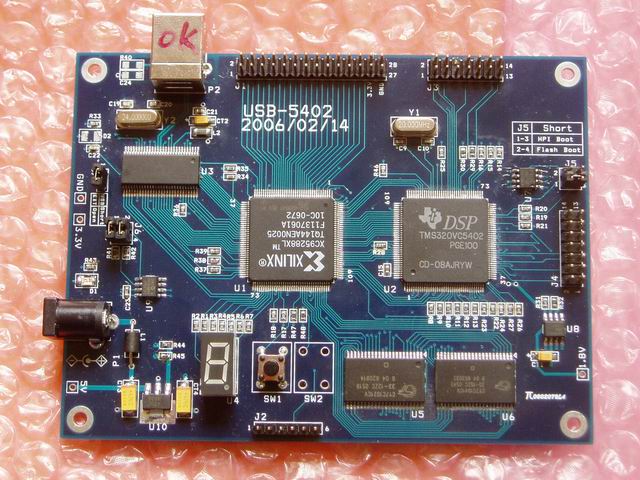

【系统资源】

· DSP处理器TMS320VC5402，可以稳定运行在100MIPS ；

· CY7C68013-56PVC，兼容USB2.0和USB1.1协议，内含8051核；

· EEPROM： 24LC64，可供USB固件下载；

· CPLD： XC95288XL；

· 外扩64k×16 bit 的程序RAM；

· 外扩128k×16 bit 的数据RAM；

· EEPROM：AT25256，可烧写调试好的用户程序；

· 支持USB电源输入和外部电源输入选择；

· 专用3.3V、1.8V稳压芯片，电源输出更稳定；

· 数码管1个，可以作为用户界面；

· 按键2个，均引到CPLD，可以做复位或控制用；

· 通过跳线可以选择HPI Boot 或 Flash Boot；

· 提供+5V、3.3V、1.8V、GND等主要测试点，方便用户调试；

· 提供四个固定孔，方便用户安装固定；

· 物理尺寸：122 * 92 mm；

· 四层板设计，工作更稳定。

【扩展接口】

· USB电源输入接口；

· DC+5V外部电源输入接口（可通过跳线设置）；

· IEEE 1149.1标准JTAG DSP调试接口；

· 标准XILINX JTAG下载接口，可以下载CPLD程序，学习CPLD各项功能；

· 引出CPLD 24个GPIO和电源，供用户扩展使用；

· 引出DSP 2个McBSP多通道同步串口；

· 引出DSP中断、HPI接口、总线到CPLD，用户可以通过修改CPLD代码灵活使用；

关于DSP引入CPLD的引脚说明：

1、DSP的16根数据总线、8位HPI总线，以及高端低端足够得的地址总线都引入了CPLD。
DSP与CPLD之间还有：CLK、DS、IS、RS、MSTRB、IOSTRB 等各种控制引脚以及dsp的2个中断引脚。

2、数码管的8根线，引自CPLD口线，而不是用某专用的数码管驱动芯片。这是为了供学习者练习直观得学习CPLD引出输出试验。

3、IO口引自CPLD，引出了24根，同时引出了3.3V、GND方便用户使用。
如果用户需要扩展其他AD板卡之类的应用，可以自己制作您的特色子板插在该插座上。

【代码及实验项目】

1．通过HPI接口，将PC端的用户程序下载到EEPROM中

（1） 68013的bulk固件程序；

（2） CPLD的程序；

（3） DSP端运行的程序；

（4） PC端运行的Demo程序；

2． PC机和DSP通过USB高速通信试验

（1） 68013的固件程序；

（2） CPLD的程序；

（3） DSP端运行的程序；

（4） PC端运行的Demo程序，包含字节传输、图像传输、大批数据传输测速代码；

3．DSP烧写串行ROM试验，可以用于固化用户程序

【相关资料】

1．完整的原理图（PDF格式，保证与PCB完全吻合），快速掌握多项实用技术的具体应用；

2．所有实验提供C语言源代码，均有详细注释；

3．在线烧写FLASH ROM的方法与工具，用以固化用户自己的程序；

4．芯片手册：开发板上全部芯片的芯片资料；

5．赠送原版TI DSP开发环境CCS for C2000、CCS2.x for 5000，仅供学习用；

6．赠送Xilinx开发环境ISE6.3，供学习用；

7．赠送Cypress全系列USB芯片开发包；

8．提供仿真器驱动及其他DSP书籍光盘相关学习资料；

9．赠送Acroread、Bushound、Keil C、ModelSim、Sscom等调试工具；

10．赠送Xilinx下载线及其原理图；
11．赠送液晶字模软件；
12．用户手册：非常详细，包含入门指导、电路分析、代码说明等；

【相关配件】

1、 USB+DSP+CPLD增强版 1块；

2、高级USB屏蔽连接线 1条；

3、 Xilinx下载线 1条；

4、用户光盘 3张（ISE6.3 CD1,CD2,增强版用户光盘）；
