一、应用系统设计背景和目标
   某城市商业联盟协会为发展信息化建设，提出建设以IC卡为支付手段的一卡通会员管理系统的需求目标，通过建立消费中心平台把所管辖的35个商铺网点和运营的10条公交线路铺设IC设备，通过消费者使用IC卡，实现消费、收入、查询、会员资料整理等集中管理，做到各网点财务收入支出运营状况实时监控，形成一套先进、实用、科学的管理信息系统。

    某城市商业联盟协会为该信息系统建设提出以下需求：

1、商业联盟协会建立中心软件管理平台和发卡中心；

2、消费者到指定的发卡中心去办理使用的IC卡，充值后在到所管辖的35个商铺网点和10条公交线路进行刷卡消费；

3、消费者办理IC卡需要实名制，需要设立密码，该IC卡可以挂失，在挂失后卡内余额不能被窃取；

4、消费者在办理IC卡时需要添写详细资料，信息中心登入中心数据库，具有会员管理的查询等功能；

5、商铺网点和运营的公交车在消费者使用IC卡消费时要打印出消费小票，消费的记录要通过公用网络随时上传到信息中心，方便信息中心进行监管和查询、统计，同时消费者在挂失时产生的黑名单要实时下载到各网点的POS机里，防止挂失卡余额被盗用。

二、应用系统设计原则

1、保证系统的设计和产品选型上的先近性；

2、保证系统的安全性、可靠性、易用性、易维护性和高扩展性；

3、遵循国际和国家相关标准；

4、使用主流的产品和技术，达到支付、上传下载、统计查询等功能的安全有效实现；

5、选用高性价比的软硬件系统，以保证建设系统水平同时，降低建设系统投入的成本。

三、应用软件系统设计组成

1、清算中心管理平台组成及实现功能设计目标：

根据商业中心联盟提出的需求，需要建立清算中心管理平台，同时管理商铺铺设的终端和公交车的终端。

1.1主要实现的功能：

l   负责系统安全管理、消费IC卡的制作和发行；

l  负责汇总各类消费终端的营运数据，进行消费结算；

l  负责IC卡系统数据的管理和存储，负责存储消费者在办理IC卡时提供的各类个人信息数据，并对各分中心提供数据接口，实现信息共享；

l  负责对营运数据进行统计、统计分析、提供客户服务功能；

l  打印各类报表和结算。

1.2管理系统中心平台分四个组成管理模块

l  卡片发售、充值管理软件模块

负责系统中已经初始化的IC卡进行销售和充值，实时把消费者的个人信息及充值数据存储到中心数据库里。

主要实现：

1）消费卡管理：开户、销户、卡号更换、卡挂失、挂失解除、续费、退款、增款补贴、打印名册、档案更新。

2）数据管理：日、月报表处理、任意时段报表处理、卡内余额、消费流水、加减款流水、消费统计。

3）综合服务：综合查询、数据备份、数据恢复、手工扣除、退款处理、用户权限设定、密码设定、设置消费大限额和次数。

4）各终端的管理，终端数据的管理和收发。

5）整理、统计、查询和打印。

l  消费终端应用及采集模块

  消费终端应用程序主要是完成对消费金额的输入、验证和扣款并实时把消费记录上传到清算中心并存储同时打印消费小票给消费者；清算管理中心通过公用网络于消费终端链接，实时采集消费终端消费交易记录，接收黑名单，同时也能下载挂失卡的黑名单。

l  数据通讯网络模块

通过GPRS能实时传输交易记录和统计数据，上传下载黑名单。

l   账务清算管理模块

是整个管理系统的核心部分，对消费数据进行统一清算，帐务清算首先判别交易合法性，包括交易是否合法、卡片是否合法、状态是否正常、交易终端是否合法、判别操作员是否合法、判别交易金额是否合法、判别交易是否与历史重复等等，如果未通过交易合法性判别，则不进行清算处理，并作为可疑账目记录交易数据，通过人工分析后决定是否调账。如果通过交易合法性判别，则进行清算处理，清算有关各方的利益，并按照会计科目完成记帐。

1）终端交易数据处理

2） 账务清算、管理

3） 密钥管理、发卡管理、角色与授权管理、设备管理

4） 信息交换、黑名单管理

以上四个模块组成了整个商业联盟会员IC卡系统的管理软件中心平台，系统采用星型的网络拓扑结构，客户端采用windows9x/xp/2000.服务器端采用Windows2000Server+SQL_SERVER7.0/2000中央数据库集成方式与通用的互联软件技术。

    四、系统硬件设计需求实现目标

IC卡手持移动带打印POS机（大道P1500手持机）

发配给35个商铺点和10条公交线上使用，主要实现功能：

1)商铺实现功能：

l    前台交易，GPRS通信：交易的所有过程在POS机上实现包括读卡、验证、输入、记帐等，并实时上传至IC卡数据库。

l菜号消费：操作人员可直接按商品名称的简码输入，系统记录项目金额，并完成扣款消费。消费机上可设置999种商品编号

l    份数消费：可按客户的消费商品按份数进行消费，完成扣款。

l计次消费：刷卡后，自动将其数据上传至IC卡中心数据服务器，由结算工作站完成收费。

l  直接输入现金消费，操作员按消费者商品的价值，直接在POS机输入客户消费的金额，客户消费，完成扣款。

l  消费查询：操作员可在消费POS机上进行当天收入查询。

l  打印接口：微打可在交易成功后打印消费小票，可以按照商家的要求实现打印一张或多张消费小票。

l  商铺消费POS机可以配上大的客户显示牌，客户可直接在显示牌上刷卡。

l  消费者刷卡时要输入密码才能进行下一步扣款操作

2）公交车功能实现：

                         l可输入票额，消费者进行刷卡
      l可设置票额，消费者进行刷卡

                   l刷卡不用输入密码

             l 产生交易记录实时上传到管理中心

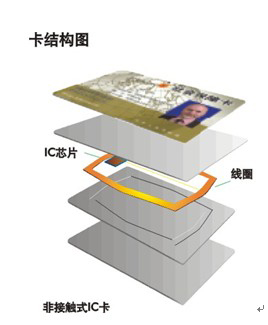

2、IC卡介绍：

IC卡需要存储：

l消费者个人信息和密码

l电子钱包




       IC卡又称“集成电路卡”或“智能卡”，IC卡具有防磁、防静电、抗破坏性和耐用性强；防伪性好；存储数据安全性高（可加密）；数据存储容量大；应用设备及系统网络环境成本低；品种型号齐全；技术规范成熟等特点。其极高的安全性现已越来越受到人们的普遍重视，已在越来越多的领域取代磁卡及其它数据卡片，得到了越来越广泛的应用。

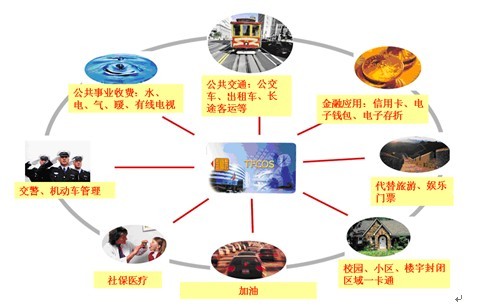

      正是由于IC卡具备诸多无可比拟的优点，因此在金融、税务、公安、交通、邮电、通讯、服务、医疗、保险等各个领域都得到了广泛的重视和应用。

五、系统网络结构拓扑图及流程图

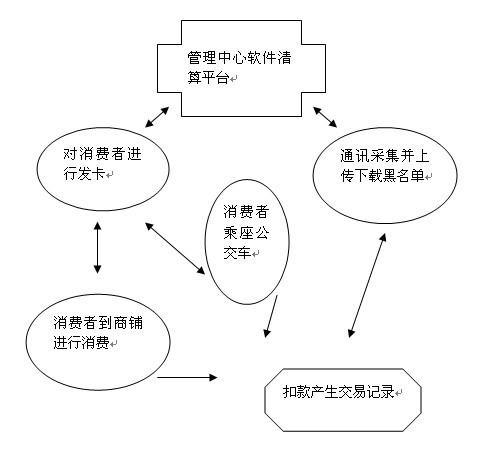

1、系统流程图：

2、系统网络结构拓扑图
