输电巡检系统
一、总则
?????
输电线路标准化作业工作是电网公司汲取先进安全生产管理理念,构建安全生产长效机制的一项重要举措。其目的是通过规范现场作业程序和作业人员行为,杜绝现场作业的随意性和盲目性,确保作业过程的安全性和提高作业质量,实现对现场作业安全、质量的“可控”、“在控”、“能控”,将安全生产责任制真正细化和落实到每项作业和每一个作业人员,体现安全生产管理由“事后分析”的被动管理模式向“事前管理”和“过程控制”为中心的主动管理模式的转变。
?????
当今的社会正处于科技革命的浪潮阶段,新技术、新设备、新工艺的运用改变了传统的作业方法。随着计算机技术和网络技术的发展及广泛应用,社会进入了信息化时代。信息技术的发展改变了人们传统的管理理念,赋予了当代作业管理全新的内涵。作业管理从分散式管理向集中式管理发展,从静态管理向实时动态管理发展。依托信息技术的当代作业管理具有更强的时效性。原有生产工具成为提高生产效率的主要制约因素,现场作业管理亦需现代科技手段与工具。随着无线网络以及掌上电脑(PDA)等移动技术的发展和成熟应用,已经可以通过移动技术解决传统现场标准化作业工作中的问题,为现场标准化作业工作提供强大的技术支持和后续动力,原先许多无法解决的问题现在已经得到了妥善的解决。
?
二、系统架构规划
2.1 总体目标
?????
《输电标准化巡检管理系统》以安全生产为目标,以标准化作业为主线,以信息技术为手段,以激励考核、培训与相应制度为保障,提供了对于电力生产企业的标准化巡视作业管理、缺陷管理等基础管理模块,对电力企业标准化作业的实行起到了更加规范化、标准化的技术保障作用。
?????
■系统建设目标:通过现场标准化巡检管理系统,实现作业质量、安全全过程可控/在控
?????
■系统服务对象:涉及输电运行专业巡视作业
?????
■系统特色:
??????????
●系统定位简单可靠实用
??????????
●系统研发突出面向服务
??????????
●系统维护体现软件更新
??????????
●系统运行保持软件性能

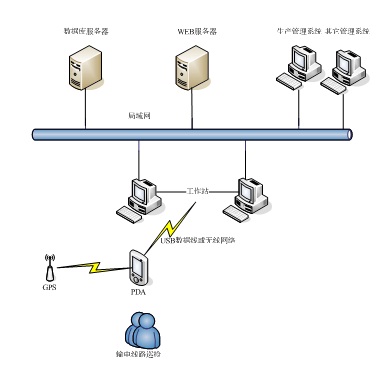

2.2 物理部署体系
?
2.3 硬件配置
?????
■服务器配置标准
?????
系统应用服务器与数据库服务器应不低于以下配置:
??????????
处理器:双核处理器
??????????
内存:4G
??????????
硬盘:500G
??????????
操作系统: Windows Server 2003
?????
■巡检终端配置标准
?????
巡检终端(PDA)配置规格需不低于以下配置:
??????????
操作系统:Microsoft Windows Mobile 5.0
??????????
处理器:520MHz
??????????
内存(RAM/ROM):256MB/256MB
??????????
电源:2200mA可充电电池
??????????
定位模块制式:内置GPS模块
??????????
环境标准:IP64,1.5M防摔
??????????
作业温度: -20~50'C
?????
■总体功能框架
?????
系统功能主要包括:输电工作方案管理、输电巡视卡管理、缺陷管理、巡视设置管理、查询统计、PDA现场巡视管理、系统管理、同步对接数据管理,如下图所示:
?
三、系统功能
3.1 巡检类型与巡检项目管理
?????
将巡检类型分为正常巡视、特殊巡视、夜间巡视等,不同的巡视类型对应不同的设备巡视项目与标准,系统需满足根据实际需要增加相应的巡检类型的功能。
3.2 巡检工作方案管理
?????
巡检工作方案编制
?????
巡检工作方案即为每一次巡检任务,输电巡检人员根据工作任务计划编制巡检工作方案,记录工作方案的编制时间、编制人、巡检当天天气情况、巡检类型、巡检设备等信息。
?????
系统满足快捷生成巡检工作方案的功能,可根据历史巡检工作方案生成新的巡检工作方案,并且自动生效,无须进行审批操作。
?????
巡检工作方案审批
?????
巡检工作方案编制完毕,将工作方案提交审批,经过审批后的工作方案方可设置为可下载状态。
?????
巡检工作方案执行与反馈
?????
通过USB数据线或者无线局域网络将现场巡检的作业信息以及缺陷数据传送至数据库服务器,并由相应管理人员进行评估本次巡检作业执行情况。
?????
巡检线路
?????
在Web端可设置本次巡检的杆塔顺序,下载到PDA后,可查看要巡视的杆塔顺序列表,并按照此顺序执行巡检顺序。
3.3 缺陷管理
?????
标准缺陷管理
?????
为了规范对输电线路杆塔缺陷的描述而建立缺陷标准库,标准的缺陷按设备类型进行分类描述,同种类型的设备具有相同的标准缺陷描述,系统提供标准缺陷库维护功能。
?????
现场缺陷管理
?????
现场巡检过程中,有超出巡检标准范围值的以及不符合巡视标准情况的均视为缺陷,用PDA记录缺陷到数据库,并且记录缺陷的重要紧急程度。缺陷记录辅助手段:拍照,录音。
?????
巡检定位成功后,系统提示该杆塔未消缺陷。
?????
现场缺陷反馈
?????
巡检作业完成后,通过USB数据线将现场发现的缺陷上传至数据库服务器。经过缺陷审定后,将缺陷信息同步至生产管理系统,纳入缺陷管理流程。
?????
经生产管理系统缺陷处理流程处理的缺陷数据可动态同步至输电巡检管理系统,形成未消缺陷库,在巡检人员杆塔定位后,可提示当前杆塔未消缺陷。
3.4 作业指导书管理
?????
作业指导书作为现场巡检的指导性文件,由相应具备权限的人员上传至服务器,并可随工作方案一同下载至PDA提供现场巡检人员随时学习、查看。
3.5 设备台帐
?????
本系统所涉及到的输电线路以及杆塔信息均从生产管理系统同步导入。
3.6 统计分析
?????
巡视记录查询
?????
可按照巡视人、巡视时间、巡视线路查询巡视记录
?????
缺陷统计分析
?????
生产管理系统处理的缺陷信息同步至输电巡检系统。
?????
按照缺陷发现人、缺陷发现时间、缺陷等级、标准缺陷进行缺陷的查询。分析,查询结果可形成图形显示,如饼状图、柱状图、折线图。
?????
巡检到位率查询
?????
根据输电线路、巡检时间、工作方案查询杆塔的巡检到位情况,并统计出巡检到位率。
?????
巡检工作方案查询
?????
按照工作负责人、工作方案名称、时间、巡检班组查询巡检工作方案。
3.7 接口管理
?????
系统与GIS系统实现如下接口:
?????
■设备台帐接口:输电巡检系统需从GIS系统同步设备台帐和杆塔经纬度信息
?????
■部门人员权限接口:输电巡检系统从GIS系统同步部门人员权限信息
?????
■缺陷接口:输电巡检系统同步新发现缺陷至GIS系统
?????
■巡视记录接口:输电巡检系统将现场工作人员的巡检杆塔和巡检记录同步至GIS系统,可在GIS系统中实现显示巡检路线和杆塔的缺陷信息
?
四、系统特点
?????
集中统一的数据管理 系统可以通过流程的设置、权限的分配、文件的流转等功能极大的降低企业工作人员的工作强度,而且通过信息化系统能更加规范标准地执行文件体系管理;
?????
文件流转规范化 对工作方案、作业指导书及其范本的编制、审批等进行规范化管理,文件处于“受控状态”,并通过网络发布,企业人员取用方便;
?????
全面的作业管理 系统对作业进行全面管理,依据作业类别选择相应的作业指导书、工作方案以及作业报告和缺陷报告;
?????
现场作业安全、质量全过程可控/在控 系统通过在现场使用PDA使用正确、全面的巡检标准进行巡检作业,确保输电巡检作业标准化;
?????
先进的数据采集功能 采用GPS杆塔定位的方式,确定要作业的杆塔,同时记录到位时间,记录输电运行数据和缺陷信息,实现到位监督
?????
系统满足持续改进的要求 企业管理是一个持续改进的过程,本系统不但能够适应企业目前体系管理模式和容量的需要,而且能够通过简单的设置和调整满足企业对管理不断优化的要求,使企业的标准化工作适应新时期的新形势、新要求;
?????
个性化的功能设置 根据企业特点,系统功能根据人员权限进行设置,同时依据“任务驱动机制”模式让系统更加实用;
?????
人性化的操作界面 按照以人为本的设计理念,操作方便;
?????
严格的安全措施 实现多级安全手段:系统帐号管理、权限设置管理、数据库管理、数字签名管理,有效地提高系统的安全性;
?????
多层分布式体系结构 采用业界标准的数据库设计模式,并采用为先进的VS.NET技术,完全基于互联网的运行结构,企业员工不受时间和地域的限制。系统本身占用资源极其有限,一般企业的硬件环境完全可以满足系统运行的需要。用户只需安装网络服务器端程序,即可在整个企业内部通过浏览器进行相关的操作。并且可以通过链接融合在企业门户网站中;
?????
模块化设计 体系的建立和实施是一个分步执行的过程。通过系统模块化分阶段的投入使用,系统会引导企业按照标准的要求,有条不紊的建立自己的体系。
?????
灵活的接口设计 系统开发的接口可与生产管理系统的缺陷管理实现数据互通,使得现场巡检发现的缺陷及时反馈到生产管理系统,实现不同系统之间的数据整合。
?
